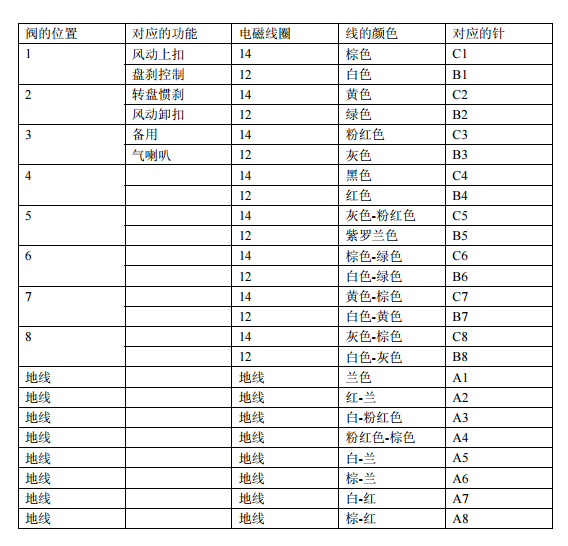

司鉆控制房氣控箱 司鉆控制房閥島的功能閥片由 3 片閥片組成，其符號為 GGG(定貨號 為 R480021067-GGG )，他們每一片代表二個二位三通氣控閥，G 表 70LDB 鉆機氣動控制系統簡介 8 示每一片閥均為常閉閥. 共組成 6 個二位三通常閉氣控閥，其從左至 右的功能如下圖 所示。
在司鉆控制箱中還有一個壓力開關，用于監測井架防碰回的氣 路。

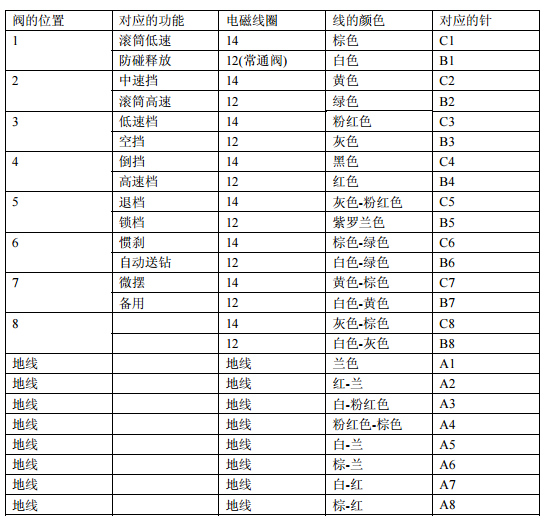

絞車用氣控箱閥島 絞車所用的閥島的結構和工作原理和司鉆控制房所用的一樣.它采用 的閥島型號 R480021068-IGGGIGG.在上面有 7 個雙 3/2 通電磁閥, 其中 I 表示雙 3/2 通閥中有一個是常通的 3/2 閥.(控制箱的圖片見附 70LDB 鉆機氣動控制系統簡介 9 圖 3
在絞車控制箱中，還有三個壓力開關，分別監控過圈防碰，高低速 互鎖和頂桿閥的氣路。
