氣動流量控制閥一般都是由氣缸來進行控制，少數情況下也可手動進行操作。在選用氣動流量控制閥的時候，我們可以根據左裝和右裝轉動布置形式的需求進行選擇。下面介紹氣動流量控制閥工作原理。

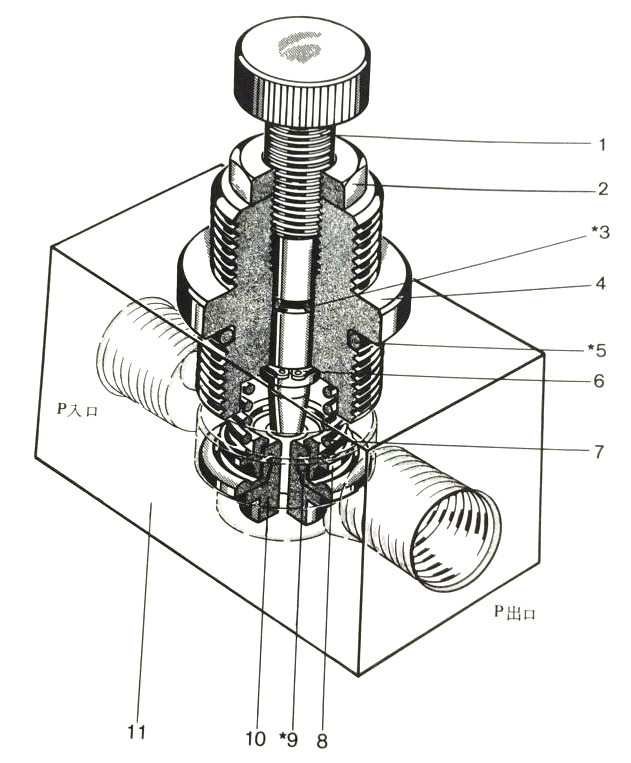

由上圖可知?dú)鈩恿髁靠刂崎y的工作原理是，壓縮空氣從入口P進入到閥瓣。盤形環(9)關閉通路。空氣流過調整縲絲(1)及噴嘴插入件（10）之間的較小面積至出口P。利用調整螺絲(1)可以增加或減小環狀間隙的大小。如果壓縮空氣反方向從P出口流向P入口，即能自行開啟最大的斷面積。盤形環(9)自閥座提升，空氣能自由流向出口P入口。
